MES
MES (Manufacturing Execution System)

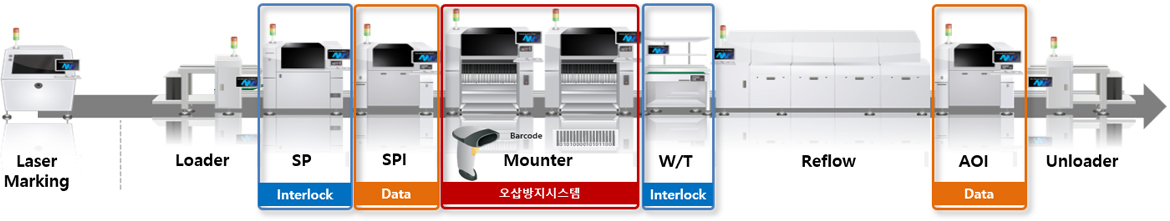

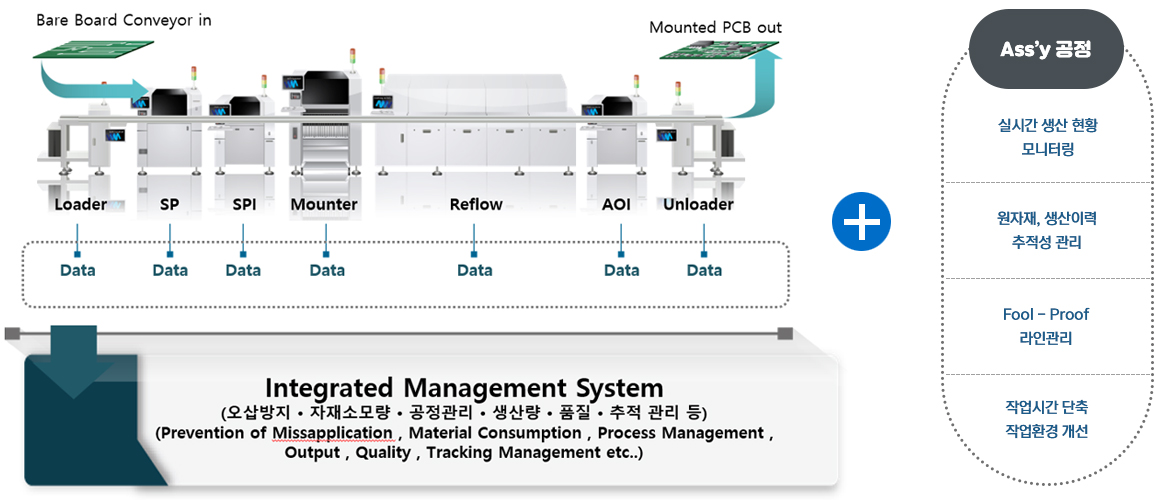

SMT Line
| 구분 | 전산설비 | 역할 | 추적대상 | 비고 |
|---|---|---|---|---|
| SP | - 일반 PC (MES) - 바코드 리더기 |
- 생산개시 - 인터락 - 메탈마스크, 스퀴지 - 오투입 방지 - 솔더 사용시간 준수 |
- 생산개시 이력 - 메탈마스크, 스퀴지, 솔더 교체 이력 - 인터락 이력 |
- 메탈마스크, 스퀴지 사용량 계산 |
| SPI | - 설비 PC (MES) - 설비 바코드 리더기 |
- 검사 결과 Log 저장 | - PCB Panel S/N - 검사결과 (OK/NG) |
- 세부결과 장비저장 |
| Mounter | - 설비 PC (MES) - PDA |
- Mount 이력 Log 저장 - 오삽방지 - 자재 소요량 계산 |
- 오삽방지이력 - 자재 소요량 확인 (실장/loss수량) |
- 세부결과 장비저장 |
| W/T | - 일반 PC (MES) - 바코드 리더기 - 인터락 장치 |
- PCB의 실장 자재 매칭 - SPI 및 AOI Log 수집 - SPI NG 또는 미검사 PCB에 대한 인터락 |
- PCB Board S/N - PCB의 실장 자재 - 인터락 이력 |
|
| AOI | - 설비 PC (MES) - 설비 바코드 리더기 |
- 검사 결과 Log 저장 | - PCB Board S/N - 검사결과(OK, NG, 불량수량, 불량소자정보) |
- 세부결과 장비저장 |

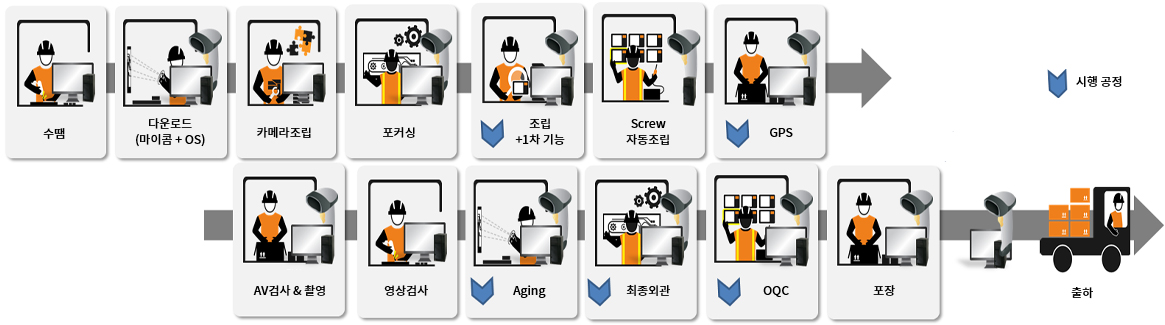

SET Line
| 구분 | 전산설비 | 역할 | 추적대상 |
|---|---|---|---|
| Manual 조립 & 1차기능 | - PC / 모니터 / 가라벨 프린터 - 고정 Scanner |
- 생산개시 / 보드 바코드 입력 - 자재 Scan 입력 - 보드 /가 라벨 Matching - 가라벨 발행하여 부착 |
- 생산개시 이력 - 선행 공정 불량 - 누락 이력 |
| GPS | - 노트북 - 고정 Scanner |
- 생산개시 - 가라벨 바코드 입력 |
- 생산개시 이력 - 선행 공정 불량 - 누락 이력 |
| AGING | - 노트북 - 무선 Scanner |
- 생산개시 - 가라벨 바코드입력 - 초기화 |
- 생산개시 이력 - 선행 공정 불량 - 누락 이력 |
| 최종외관 | - 노트북 - 고정 Scanner |
- 생산개시 - 가라벨 바코드 입력 - 가/진 라벨 Matching - 진 라벨 부착 (제품 라벨 / 기존 사용품) |
- 생산개시 이력 - 선행 공정 불량 - 누락 이력 |
| OQC | - 노트북 - 무선 Scanner |
- LOT 구성 - SAMPLING 검사 - SAMPLE 시료 |
- 출하검사 이력 |
